雙口排氣閥QB2(p2)
更新：2018-08-20 12:43:13??????點擊：
- 品牌：???瑞奇閥門
- 型號：???QB2/p2
-
產品介紹
QB2雙口排氣閥,又名P2排氣閥是管道必配設備，安裝在管道最高點或閉氣地方，來排除管內氣體，來疏通管道，使管道運轉正常
產品描述:
四 、QB2雙口排 (進)氣閥結構尺寸
| 公稱通徑 | 主要尺寸(mm) | 適用介質 | |||
| D | H | H1 | L | ||
| 40 | 145 | 355 | 215 | 370 | 水 |
| 50 | 160 | 355 | 215 | 370 | 水 |
| 75 | 195 | 360 | 225 | 430 | 水 |
| 100 | 215 | 360 | 225 | 430 | 水 |
| 150 | 280 | 380 | 230 | 510 | 水 |
| 200 | 335 | 430 | 320 | 680 | 水 |
| 300 | 390 | 540 | 360 | 825 | 水 |
五、QB2雙口快速排氣閥每小時排氣量表： 按每秒流速1.5-3.0米
|
規格
|
50
|
75
|
100
|
150
|
200
|
|
立方米 /小時
|
6.5-13
|
6.5-13
|
10-20
|
19-38
|
31-62
|

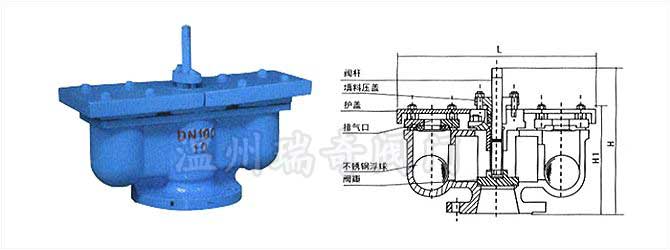

結構圖:
雙口排氣閥安裝注意事項：
⑴注：DN＞350mm管路請選單口排氣閥（QB1-10）。
⑵安裝雙口排氣閥，底下一定要安裝一只保護閥門、球閥（Q41F-16），以免檢驗停水。
⑶如需排氣閥法蘭大小尺寸如變動，請在合同上注明法蘭連接尺寸。
精心締造,優質品質!!! www.jjs120.com 瑞奇閥門
